Aluminium Schutzzaunsysteme für flexible Maschinenschutz-
und Abschirmlösungen
Unsere Aluminium-Schutzzaunsysteme bieten leichte und flexibel integrierbare Lösungen für Maschinenschutz und Abschirmungen in Industrieanlagen. Die Systeme S1 und S3 ermöglichen anpassbare Schutzzaun- und Maschineneinhausungen und lassen sich gemäß DIN EN ISO 14120 in bestehende Anlagenkonzepte integrieren.
S1 – Einhängefeldsystem
S1 ist ein innenliegendes Einhängefeldsystem für Aluminium-Schutzzaun- und Maschinenschutzlösungen. Paneele werden über Winkelverbinder in die Pfosten eingehängt, verriegelt und bei Bedarf innerhalb kurzer Zeit wieder gelöst. Dadurch eignet sich S1 besonders für wartungsintensive Anlagenbereiche, Umbauten und temporäre Maschineneinhausungen.
Normausrichtung:
S1 ist für den Einsatz als trennende Schutzeinrichtung gemäß DIN EN ISO 14120 konzipiert (ausführungsspezifische Auslegung im Projekt).
Konstruktion & Geometrie
Pfosten: 90 × 45 mm, Nut 10 – hohe Kompatibilität mit Standard-Nutsteinen und Zubehör
Rahmen: 30 × 30 mm
Winkelvariable Montage: dank Nutprofilen stufenlos für Nicht 90°Ecken adaptierbar (z. B. Umgehung von Säulen, Maschinenkonturen, Schrägeinläufe)
Füllungen
- Gitter (hohe Sicht & Belüftung)
- PETG (transparenter Aufprall- und Spritzschutz)
- PC Grün/Rot (Schweißschutz/Sichtschutz; farbige Kennzeichnung von Zonen)
Vorteile in der Anwendung
Schnelle Montage/Demontage: Einhängen statt Komplett verschrauben
Layout-Flexibilität: winkelvariable Ecken ohne Sonderbauteile
Servicefreundlich: einzelne Felder lassen sich werkzeugarm tauschen
Saubere Integration: schlanke Profile, geringe Masse – geringe Dach- und Lastreserven erforderlich
S3 – Direktfeldsystem
S3 ist ein Aluminium-Schutzzaunsystem in Direktfeldbauweise, bei dem die Felder ohne separate Außenrahmen direkt an die Pfosten montiert werden. Diese Bauweise reduziert Bauteile, erhöht die Liniensteifigkeit und sorgt für homogene, spaltarme Schutzzaunverläufe. Dadurch eignet sich S3 besonders für dauerhaft installierte Schutzzaun- und Maschinenschutzlösungen in Produktionslinien und Industrieanlagen.
Konstruktion & Servicefeld
Normausrichtung:
S3 ist für den Einsatz als trennende Schutzeinrichtung gemäß DIN EN ISO 14120 konzipiert (projektspezifische Auslegung und Absicherung).
Konstruktion & Geometrie
Pfosten: 60 × 80 mm, Nut 8 – kompakt, torsionssteif, zubehörfähig
Direktanbindung: Paneele direkt mit Pfosten verschraubt, keine äußeren Rahmen nötig
Wechselfeld (Service): an kritischen Stellen wird ein separater Rahmen vorgesehen – unten über Winkelaufnahme geführt, oben mit spezieller Befestigung gesichert. So bleibt die Linie geschlossen, Wartungsaustritte sind dennoch schnell geöffnet.
Füllungen
- Gitter (hohe Sicht & Belüftung)
- PETG (transparenter Aufprall- und Spritzschutz)
- PC Grün/Rot (Schweißschutz/Sichtschutz; farbige Kennzeichnung von Zonen)
Vorteile in der Anwendung
- Reduzierte Komponenten für schnelle, wirtschaftliche Montage
- Hohe Verbundsteifigkeit über den Linienverlauf
- Spaltarme bis spaltfreie Ausführung an Übergängen möglich
- Wartungsfreundliches, definiertes Wechselfeld für schnelle Eingriffe

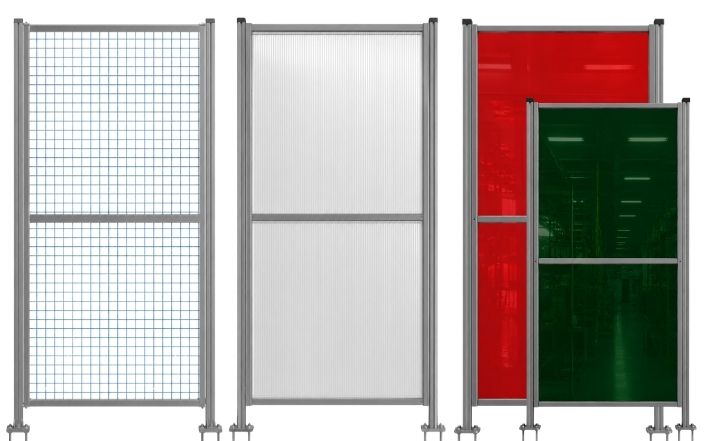

Füllungen – Funktionale Vielfalt
Neben Gitterfüllungen bieten wir drei weitere Füllungsvarianten für spezielle Anforderungen. Alle Füllungen sind vollständig kompatibel mit dem Aluminiumsystem und lassen sich flexibel kombinieren oder nachrüsten.
PETG-Füllung
- UV-beständig, geeignet für Laserarbeitsplätze
- Sehr schlag- und kratzfest
- ISO EN 25980-konform
- Schutz vor Funkenflug und optischer Strahlung
Polycarbonat-Füllung (PC)
- Extrem bruchsicher
- Transparent oder getönt erhältlich
- Für hohe mechanische Belastung geeignet
Blechfüllung
- Komplett geschlossen – ideal bei Sichtschutzbedarf
- Schutz vor Staub, Spänen, Funken
- Höchste strukturelle Festigkeit
Türen, Tore & Abwicklung aus einer Hand
Für einen sicheren und zugleich flexiblen Zugang bieten wir Ihnen eine Vielzahl an Türlösungen, die sich optimal in unser Schutzzaunsystem integrieren lassen. Je nach Anforderung an Platz, Bedienung und Sicherheitsniveau stehen Ihnen folgende Varianten zur Verfügung:
Portfolio
Einfach- & Doppeltüren:
Die klassische Lösung für regelmäßigen Zugang.
Mehrfachfalttüren:
Platzsparend und ideal für große Öffnungen.
Schiebetüren:
Für bequeme Bedienung auch bei beengten Platzverhältnissen.
Pendelklappen:
Für schnellen, unkomplizierten Durchgang.
Hubtore:
Für automatisierte und besonders komfortable Lösungen.
(mechanisch, elektrisch oder pneumatisch)
UNSER VERSPRECHEN, IHR VORTEIL
Warum zwei Systeme?
- S1 (Einhängefeld) punktet bei Umbau, Wartung, Winkelbedarf und schneller Anpassung.
- S3 (Direktfeld) überzeugt in durchgehenden Linien mit wenigen Bauteilen, spaltarmer Optik und hoher Verbundsteifigkeit.
Beide Systeme lassen sich mit Gitter, PETG oder PC (Grün/Rot) bestücken – je nach Sicht, Prozess oder Schutzanforderung. Beide sind auf die Erfüllung der Anforderungen der DIN EN ISO 14120 ausgelegt und werden projektbezogen bemessen und umgesetzt.
