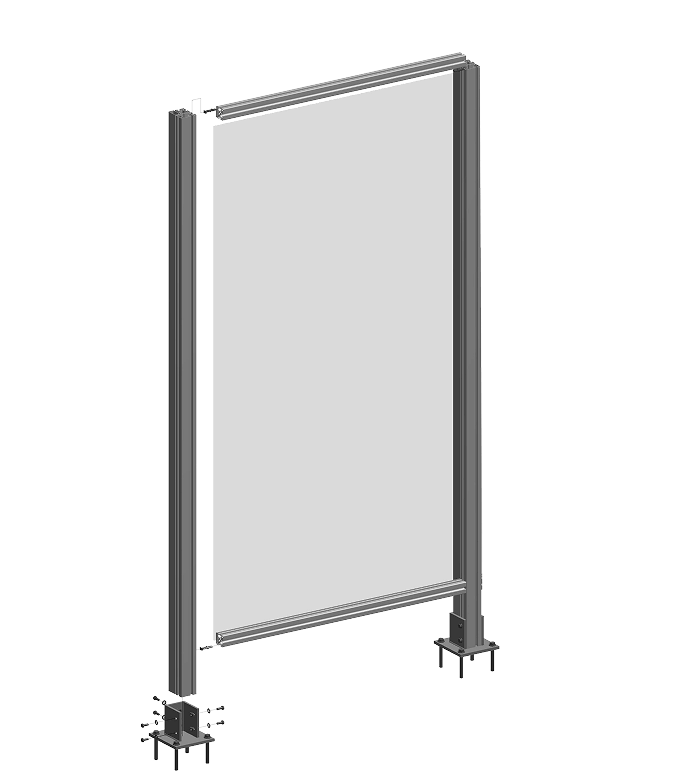

S1 – Einhängefeldsystem

S1 ist ein innenliegendes Einhängefeldsystem: Paneele werden über Winkelverbinder in die Pfosten eingehängt, verriegelt und bei Bedarf in Minuten wieder gelöst. Das macht S1 zur idealen Lösung für wartungsintensive Bereiche, Umbauten und temporäre Zonen.

Normausrichtung:


S1 ist auf die Erfüllung der Anforderungen der DIN EN ISO 14120 als trennende Schutzeinrichtung ausgelegt (ausführungsspezifische Auslegung im Projekt).

Konstruktion & Geometrie

Pfosten: 90 × 45 mm, Nut 10 – hohe Kompatibilität mit Standard-Nutsteinen und Zubehör

Rahmen: 30 × 30 mm

Winkelvariable Montage: dank Nutprofilen stufenlos für Nicht90°Ecken adaptierbar (z. B. Umgehung von Säulen, Maschinenkonturen, Schrägeinläufe)

Füllungen

• Gitter (hohe Sicht & Belüftung)
• PETG (transparenter Aufprall- und Spritzschutz)

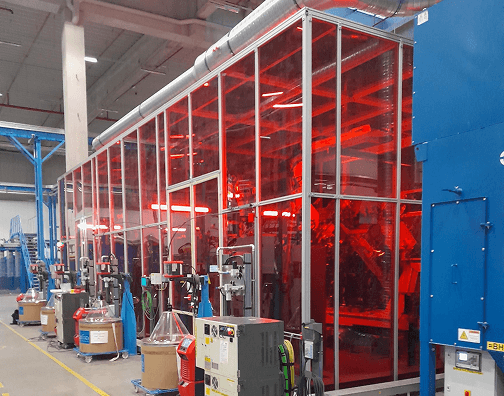

• PC Grün/Rot (Schweißschutz/Sichtschutz; farbige Kennzeichnung von Zonen)

Vorteile in der Anwendung

Schnelle Montage/Demontage: Einhängen statt Komplett verschrauben

Layout-Flexibilität: winkelvariable Ecken ohne Sonderbauteile

Servicefreundlich: einzelne Felder lassen sich werkzeugarm tauschen

Saubere Integration: schlanke Profile, geringe Masse – geringe Dach- und Lastreserven erforderlich

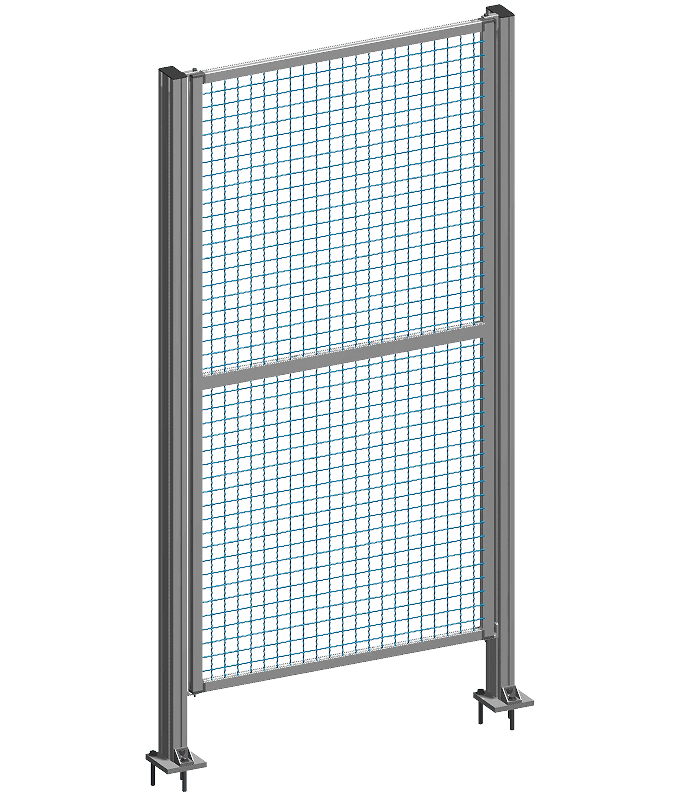

S3 – Einhängefeldsystem

S3 ist ein Direktfeldsystem: Die Felder werden ohne separate Außenrahmen direkt an die Pfosten verschraubt – „im Verbund gestellt“. Das reduziert Bauteile, erhöht die Liniensteifigkeit und sorgt für homogene, spaltarme Verläufe.
Konstruktion & Servicefeld



Normausrichtung:
S3 ist auf die Erfüllung der Anforderungen der DIN EN ISO 14120 als trennende Schutzeinrichtung ausgelegt (projektspezifische Bemessung/Absicherung).

Konstruktion & Geometrie

Pfosten: 60 × 80 mm, Nut 8 – kompakt, torsionssteif, zubehörfähig

Direktanbindung: Paneele direkt mit Pfosten verschraubt, keine äußeren Rahmen nötig

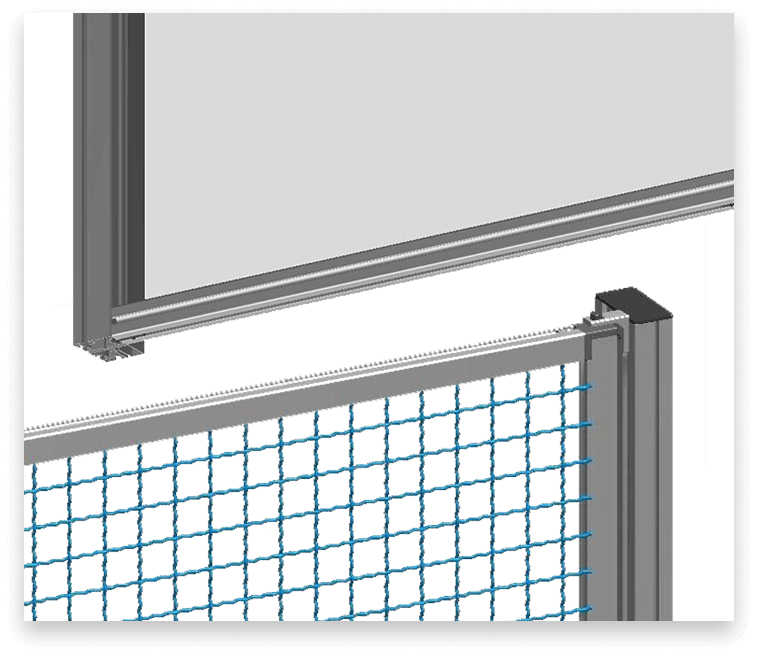

Wechselfeld (Service): an kritischen Stellen wird ein separater Rahmen vorgesehen – unten über Winkelaufnahme geführt, oben mit spezieller Befestigung gesichert. So bleibt die Linie geschlossen, Wartungsaustritte sind dennoch schnell geöffnet.

Füllungen

• Gitter (hohe Sicht & Belüftung)
• PETG (transparenter Aufprall- und Spritzschutz)
• PC Grün/Rot (Schweißschutz/Sichtschutz; farbige Kennzeichnung von Zonen)

Vorteile in der Anwendung

• Reduzierte Komponenten für schnelle, wirtschaftliche Montage
• Hohe Verbundsteifigkeit über den Linienverlauf
• Spaltarme bis spaltfreie Ausführung an Übergängen möglich
• Wartungsfreundliches, definiertes Wechselfeld für schnelle Eingriffe

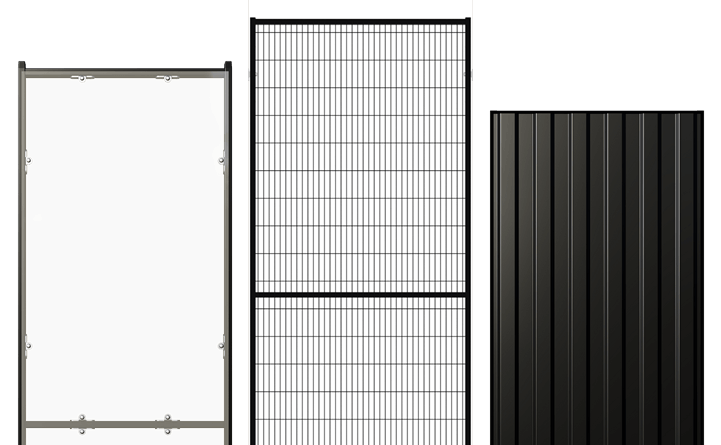

Füllungen – Funktionale Vielfalt

Neben Gitterfüllungen bieten wir drei weitere Füllungsvarianten für spezielle Anforderungen.
Alle Füllungen sind vollständig kompatibel mit dem Aluminiumsystem und lassen sich flexibel kombinieren oder nachrüsten.

PETG-Füllung

• UV-beständig, geeignet für Laserarbeitsplätze
• Sehr schlag- und kratzfest
• ISO EN 25980-konform
• Schutz vor Funkenflug und optischer Strahlung

Polycarbonat-Füllung (PC)

• Extrem bruchsicher
• Transparent oder getönt erhältlich
• Für hohe mechanische Belastung geeignet

Blechfüllung

• Komplett geschlossen – ideal bei Sichtschutzbedarf
• Schutz vor Staub, Spänen, Funken
• Höchste strukturelle Festigkeit

Türen, Tore & Abwicklung aus einer Hand

Für einen sicheren und zugleich flexiblen Zugang bieten wir Ihnen eine Vielzahl an Türlösungen, die sich optimal in unser Schutzzaunsystem integrieren lassen. Je nach Anforderung an Platz, Bedienung und Sicherheitsniveau stehen Ihnen folgende Varianten zur Verfügung:

Portfolio

Einfach- & Doppeltüren:

Die klassische Lösung für regelmäßigen Zugang.

Mehrfachfalttüren:
Platzsparend und ideal für große Öffnungen.

Schiebetüren:

Für bequeme Bedienung auch bei beengten Platzverhältnissen.

Pendelklappen:

Für schnellen, unkomplizierten Durchgang.

Hubtore:

Für automatisierte und besonders komfortable Lösungen.
(mechanisch, elektrisch oder pneumatisch)

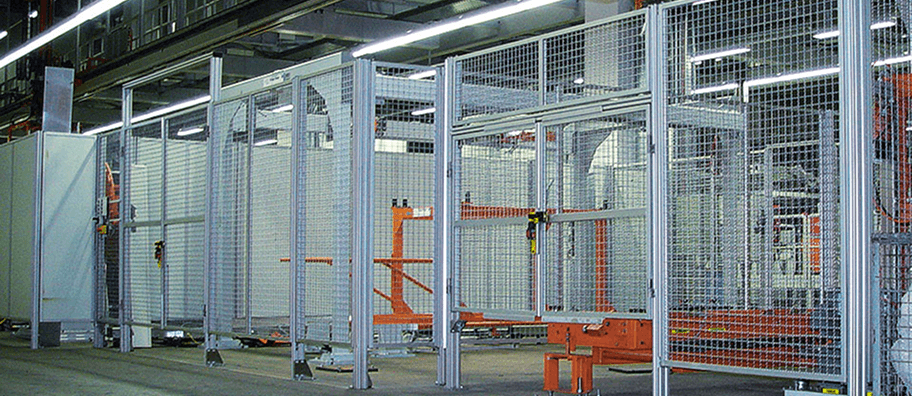

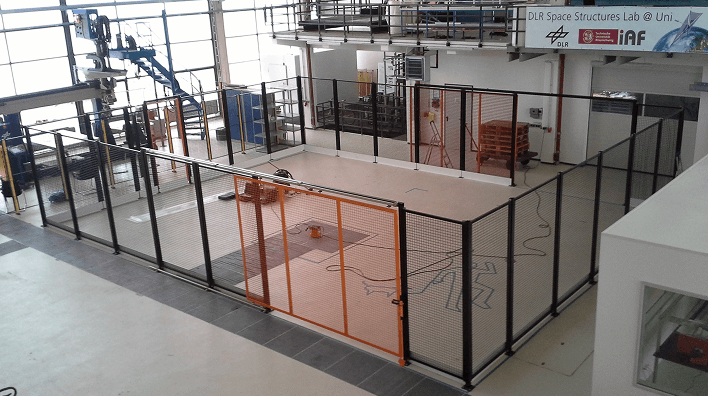

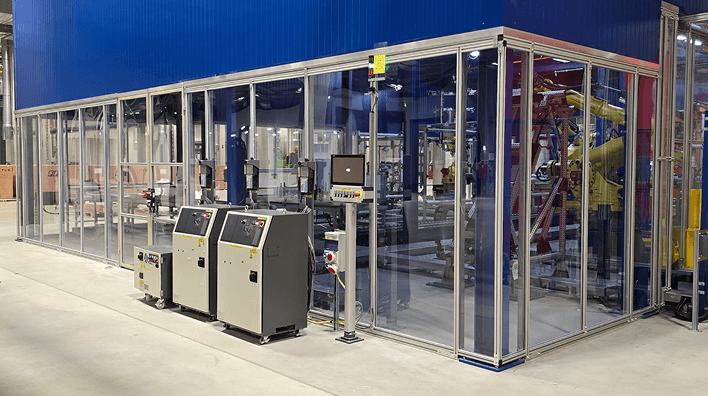

Bildergalerie S1 & S3
