Blank EcoSteel – Das Schutzzaunsystem
für maximale Sicherheit und Effizienz

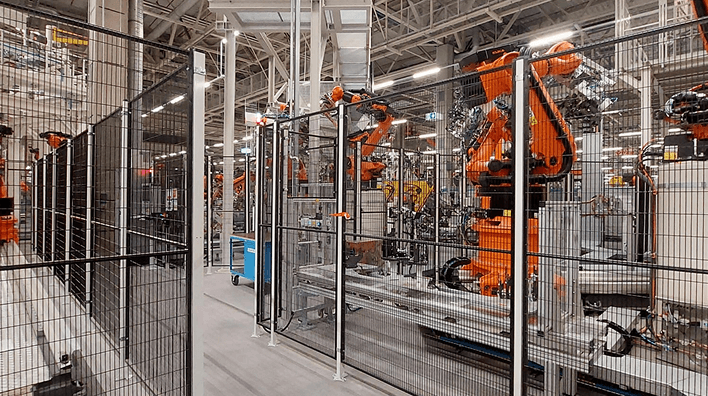

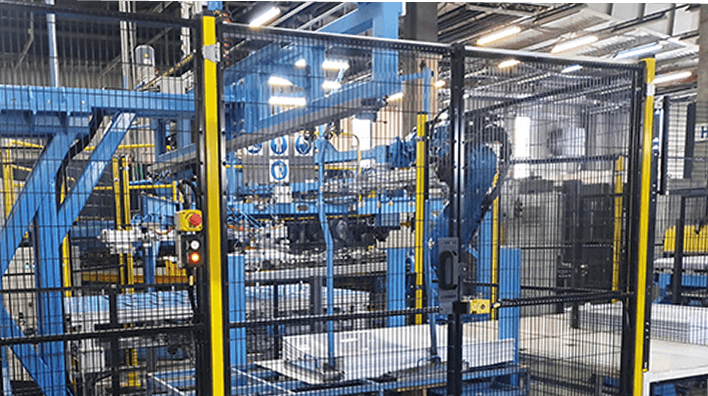

Blank EcoSteel ist ein hochentwickeltes Schutzzaunsystem für die Industrie, das mit geprüfter Schlagfestigkeit, schneller Montage und hoher Flexibilität überzeugt. Es wird unter anderem in der Fertigungsindustrie, der Automatisierung und im Automobilsektor eingesetzt – überall dort, wo funktionale Sicherheit, Normkonformität und Wirtschaftlichkeit entscheidend sind.
Konform & sicher
Übertrifft DIN EN ISO 14120, erfüllt Sicherheitsvorgaben aus Risikobewertungen. Kompatibel mit Türen, Schlössern und Smart Components für effiziente, auditfähige Arbeitsplätze.
Robust
Maximale Stabilität bei minimalem Montageaufwand. Verstärkte Gitter, solide Pfosten und Bodenplatten. Schlagfestigkeit über 1950 J – für den dauerhaften Einsatz in Industrieumgebungen.
Vielseitig
Ein System, das mehr kann: EcoSteel vereint zwei Funktionen in einem. Modular erweiterbar, mit variablen Höhen, RAL-Farben und Füllungen. Passfelder in großer Auswahl – oft direkt ab Lager.
Diese Partner vertrauen auf EcoSteel
Merkmale & Technische Daten

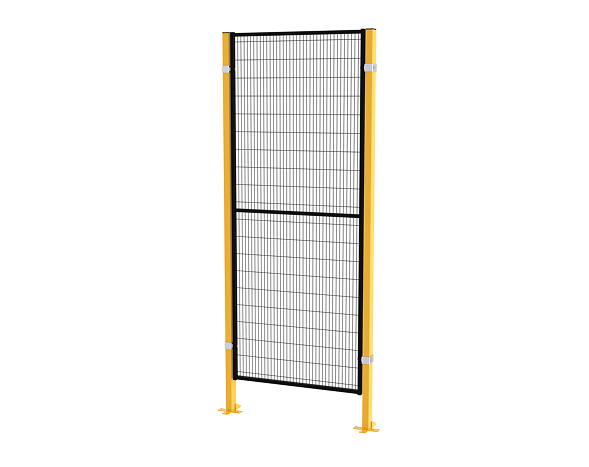

Paneele
- Rahmenprofil:
- 20 × 30 mm
- Gittermaschenweite:
- 20 × 100 × 3 mm
- Gitteröffnung:
- 17 × 97 mm
- Höhen:
- 1250 mm, 2050 mm
2250 mm (+ Sondermaß) - Standardbreiten*:
- von 100 bis 1500 mm (im 100er Raster) + Sondermaß
*Hinweis
Weitere Standardbreiten auf Anfrage möglich.
Pfosten
- Fußplatte:
- 160 × 150 mm, gekantet,
mit mehreren Verankerungspunkten - Pfostenhöhen:
- 2200 / 2400 mm
(+ Sondermaß) - Pfostenquerschnitt:
- 40 × 60 mm
Industrielle Robustheit
- EcoSteel schützt Prozesse
3 mm Drahtstärke, 20 × 100 mm Gitter. Stabil und präzise geschweißt. - Standard-Paneelhöhen 2050 mm & 2250 mm, optionaler Sondermaßbereich.
- Signifikante Risikominderung. Gemäß DIN EN ISO 14120
Daten im Überblick
Modulare Passfelder – mehr Optionen im Standard
Durch eine breite Auswahl an Gittergrößen, Farben und Befestigungsmöglichkeiten bietet Blank EcoSteel maximale Konfigurierbarkeit, ohne auf Sonderanfertigungen zurückgreifen zu müssen. finden Sie unsere aktuellen Flyer und Videos zum Download und Anschauen.
| Merkmal | Details |
| Schlagfestigkeit | > 1950 J |
| Höhe der Gitterelemente | 2050 und 2250 mm (weitere Höhen möglich) |
| Breiten der Felder | 200 – 1500 mm (modular wählbar) |
| Maschenweite | 20 x 100 mm |
| Drahtdurchmesser | Horizontal: 3 mm, Vertikal: 3 mm |
| Farben (RAL) | 9002, 9005, 9011, 1021, 7035, 5012 – weitere RAL-Töne möglich |
| Oberfläche | Pulverbeschichtet oder verzinkt |

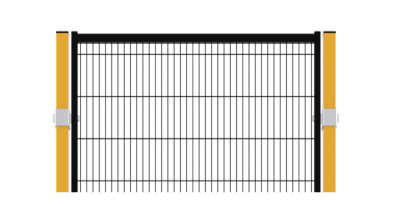

Gitterpaneele
Elektrogeschweißte Gitterfelder bieten optimalen Schutz bei gleichzeitig hoher Durchsicht. Sie ermöglichen eine klare Sicht auf Anlagenbereiche und erleichtern Wartung und Überwachung.

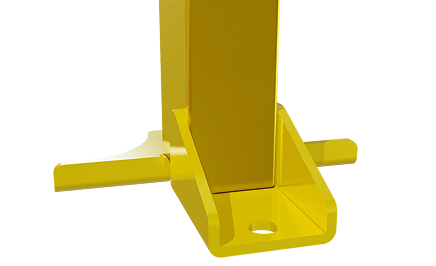

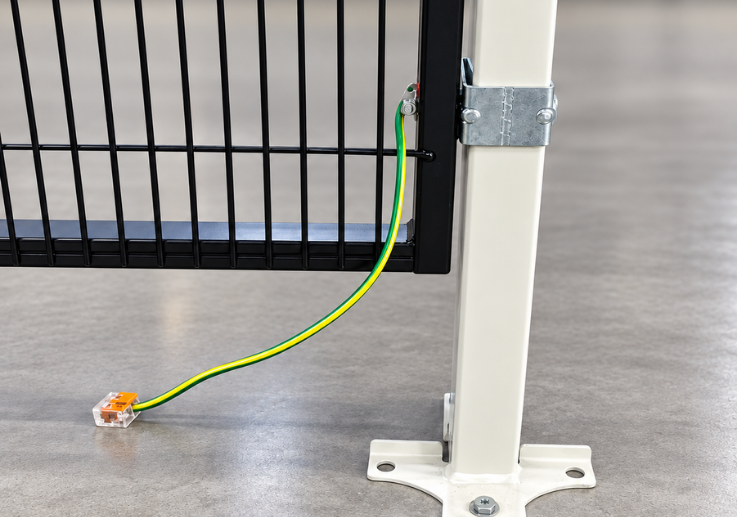

Pfosten & Bodenverankerung
Die robusten Stahlpfosten mit 60×40 mm Querschnitt und massiver Bodenplatte garantieren festen Stand. Optional verfügbar mit flexiblen Ankern für schwierige Bodenverhältnisse.

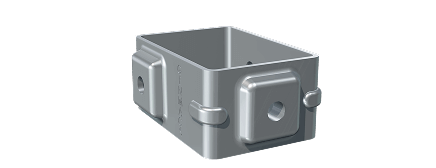

Verbindungssysteme
Blank EcoSteel lässt sich dank seiner modularen Konstruktion schnell und sicher montieren – Verbindungselemente sind vormontiert, anpassbar und mit Zubehör wie Türen oder Schlössern kombinierbar.
Farbauswahl
Das System ist in vier Standardfarben sofort lieferbar. Weitere RAL-Farbtöne sind auf Wunsch möglich – passend zur Corporate Identity oder zum Farbkonzept Ihrer Anlage.
Füllungen – Funktionale Vielfalt
Neben Gitterfüllungen bietet Blank EcoSteel drei weitere Füllungsvarianten für spezielle Anforderungen: Alle Füllungen sind vollständig kompatibel mit dem EcoSteel-Modulsystem und lassen sich flexibel kombinieren oder nachrüsten.

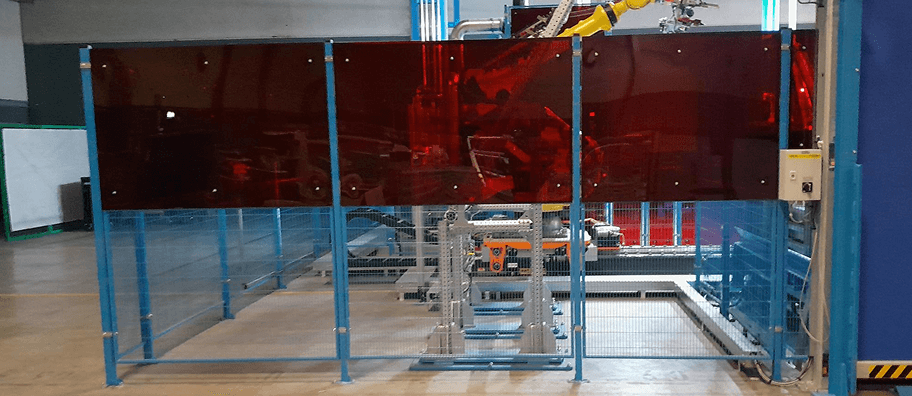

PETG-Füllung
- UV-beständig, geeignet für Laserarbeitsplätze
- Sehr schlag- und kratzfest
- ISO EN 25980-konform
- Schutz vor Funkenflug und optischer Strahlung
Polycarbonat-Füllung (PC)
- Extrem bruchsicher
- Transparent oder getönt erhältlich
- Für hohe mechanische Belastung geeignet
Blechfüllung
- Komplett geschlossen – ideal bei Sichtschutzbedarf
- Schutz vor Staub, Spänen, Funken
- Höchste strukturelle Festigkeit

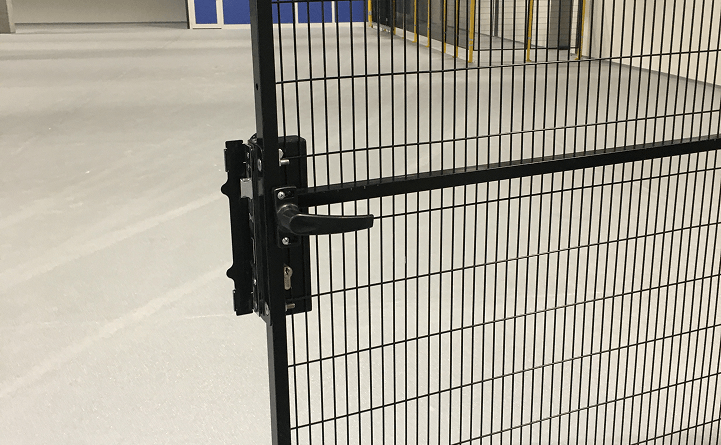

Türen und Tore – integriert, sicher, durchdacht
Für einen sicheren und zugleich flexiblen Zugang bieten wir Ihnen eine Vielzahl an Türlösungen, die sich optimal in unser Schutzzaunsystem integrieren lassen. Je nach Anforderung an Platz, Bedienung und Sicherheitsniveau stehen Ihnen folgende Varianten zur Verfügung:
Portfolio
Einfach- & Doppeltüren:
Die klassische Lösung für regelmäßigen Zugang.
Mehrfachfalttüren:
Platzsparend und ideal für große Öffnungen.
Schiebetüren:
Für bequeme Bedienung auch bei beengten Platzverhältnissen.
Pendelklappen:
Für schnellen, unkomplizierten Durchgang.
Hubtore:
Für automatisierte und besonders komfortable Lösungen.
(mechanisch, elektrisch oder pneumatisch)

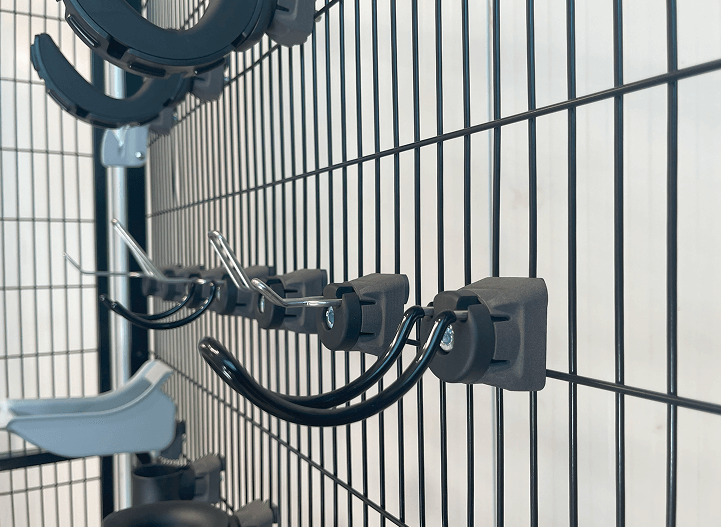

Smart Components
für Effizienz, Ordnung und strukturierte Arbeitsplätze
In modernen Fertigungsumgebungen gelten Ordnung, Sicherheit und Effizienz als unverzichtbare Grundprinzipien – sowohl in Bezug auf betriebliche Abläufe als auch im Sinne normativer Anforderungen wie der DIN EN ISO 45001 oder der ISO 14644. Mit Blank EcoSteel Smart Components werden diese Anforderungen direkt an der Produktionslinie erfüllt.
Das modulare Zubehörsystem ist die funktionale Erweiterung des EcoSteel-Schutzzaunsystems. Es ermöglicht eine strukturierte Arbeitsplatzgestaltung, die sich ideal für 5S-Standards, LEAN-Prozesse und schnelle Umrüstungen eignet. Ganz ohne Umbauten an der Anlage selbst. Die Smart Components sind vollständig kompatibel mit allen Gittervarianten und Höhen von Blank EcoSteel. Sie lassen sich auch nachträglich montieren, sind jederzeit nachrüstbar und bieten somit maximale Flexibilität für sich verändernde Produktionsanforderungen – ganz ohne Anlagenumbauten..
Vorteile der Smart Components
- Strukturierte Arbeitsplatzgestaltung direkt am Schutzzaun
- Unterstützt 5S- und LEAN-Prinzipien
- Werkzeuglose Montage an den Zaunmaschen
- 360° drehbar für flexible Nutzung
- Auditfähige Lösung gemäß ISO-Vorgaben
- Hygienisch – Ideal für Reinigungs- & Desinfektionsmittel
- Nachrüstbar & kompatibel mit allen EcoSteel-Systemen
Einsatzbeispiele

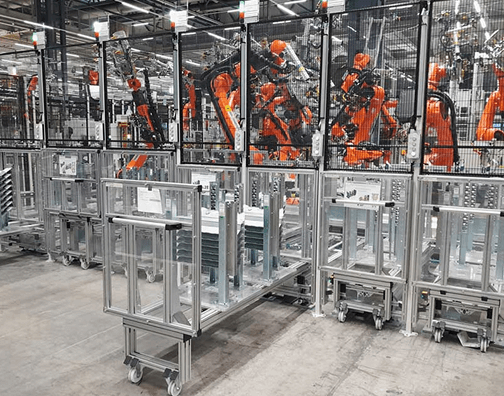

- Montagelinien in der Automobilindustrie
- Logistikbereiche mit hohem Wechselaufwand
- Reinräume & hygienisch sensible Bereiche
- Sondermaschinen mit regelmäßigem Werkzeugwechsel
- Sicherheitsrelevante Zonen mit auditpflichtigen Prozessen
